Qu’est-ce qu’une jauge à fissure ?
Comprendre son rôle, son installation et ses usages
Sommaire :
- Qu'est ce qu'une jauge à fissure ?
- Pourquoi est-il important de surveiller l'évolution des fissures ?
- Comment fixer une jauge de surveillance ?
- Comment suivre l'évolution d'une fissure avec une jauge ?
- Dans quels cas installer une jauge, et pour qui ?
- Les différents types de jauges
Temps de lecture : 3 min
Difficulté : facile
Qu'est ce qu'une jauge ?
Une jauge est un dispositif de mesure précis, utilisé pour suivre l’évolution des fissures ou des mouvements dans les structures.
Dans le cas des jauges Saugnac, elles sont spécifiquement conçues pour être installées sur des fissures dans les murs, sols, ou même surveiller des mouvement de terrain, et permettre un suivi de l’évolution de ces déformations au fil du temps.
Cet outil vous permet de savoir si une fissure s’aggrave ou si des mouvements inquiétants apparaissent, vous permettant ainsi de réagir à temps.
Cela peut éviter des travaux couteux ou bien encore accroitre les preuves de malfaçon ou bien en cas de litige avec un tiers.
Note : Les récents évènements climatiques en Europe et spécifiquement en France, impactent les maisons individuelles, immeubles, ou fragilisent les ouvrages d’art ou encore les édifices historiques. Les fondations sont fragilisées par des soulèvements ou affaissements provoqués par les sécheresses ou inondations qui font fluctuer l’argile par exemple. Des fissures apparaissent lorsque la contrainte est trop importante.
Pourquoi est-il important de surveiller l’évolution des fissures ?
Les fissures et les déformations peuvent être le signe d’un affaiblissement de la structure, voire d’un risque de sinistre.
Que ce soit à cause du vieillissement des matériaux, de conditions climatiques extrêmes ou de mouvements de terrain, il est crucial de suivre l’évolution de ces anomalies.
Par exemple, les périodes de sécheresse ou de fortes pluies liées au réchauffement climatique peuvent accélérer les mouvements des sols et entraîner de nouvelles fissures.
En surveillant régulièrement les fissures grâce à une jauge, vous pouvez éviter des dégâts importants et garantir la sécurité de votre bien et des personnes.
Les experts en bâtiment ou bien un particulier peuvent utiliser cet outil pour surveiller l’évolution de manière simple.

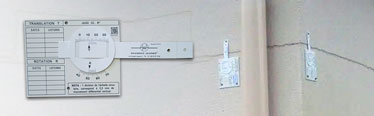

Comment fixer une jauge de surveillance ?
Les jauges Saugnac sont faciles à installer et conçues pour résister aux mouvements.
Elles se fixent directement sur les bords de la fissure, ou sur des points de référence, à l’aide de supports solides. Selon le modèle choisi, les jauges peuvent être fixées avec de l’auto-adhésifs double face, de la colle, des vis ou des supports métalliques.
L’objectif est de garantir que la jauge reste stable, même si des mouvements ou des vibrations se produisent sur la structure.
Une fois fixée, elle commencera à mesurer les variations avec une grande précision.
Comment suivre l'évolution d'une fissure avec une jauge ?

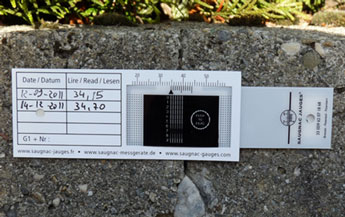

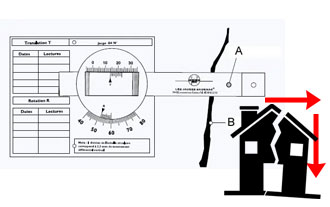

Une jauge Saugnac est équipée d’une partie mobile et d’une partie fixe. Lorsqu’un mouvement ou une déformation se produit, la partie mobile de la jauge se déplace par rapport à la partie fixe.
Ce déplacement peut être mesuré grâce à un système de graduations ou, dans certains modèles, via des capteurs électroniques.
Plus le mouvement est important, plus l’écart entre les deux parties de la jauge sera visible.
Il vous suffira de lire les graduations pour savoir si la fissure s’aggrave.
Une variation importante indique qu’il est peut-être temps de prendre des mesures préventives, comme faire appel à un expert pour une inspection plus approfondie.
Dans quel cas installer une jauge, et pour qui ?
Les jauges Saugnac sont principalement destinées aux propriétaires de biens immobiliers, mais également aux professionnels du bâtiment, tels que les ingénieurs, géologues, ou experts en sinistres.
Si vous êtes dans le cadre d’une rénovation, d’un suivi après un sinistre, ou si vous gérez un bien à long terme, ces jauges sont conçues pour vous offrir une surveillance précise et efficace.
Saugnac propose des jauges qui s'installent en extérieur principalement ou encore pour des situations en intérieur. La gamme intérieur reste plus discrète grâce à une fabrication sur un plastique transparent.
Suivi d'une fissure sur 1 axe

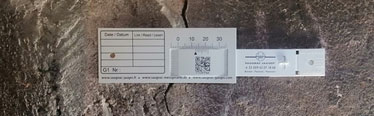

| Type de jauge | Jauge de précision renforcée | |
| Quantité | Boite de 5 unités | |
| Caractéristiques | - Modèle avec graduations fines - Précise pour les fissures petites ou de faible évolution | |
| Idéal pour | - Surveillance de petites fissures ou déformation - Lieux sensibles à de faibles variations | |
| Contenu de la livraison | - 5 Jauges G1.2 - 5 barrettes pliables auto-adhésives - 1 stylo - 1 Notice - Boite carton |

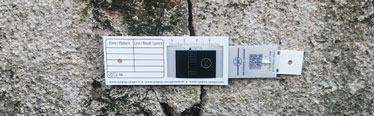

| Type de jauge | Jauge standard pour fissures | |
| Quantité | Boite de 10 unités | |
| Caractéristiques | - Précision sur les fissures et déformations - Facilité d'installation - Résistante aux conditions extérieures | |
Idéal pour | - Suivi de fissures dans des bâtiments - Surveillance à long terme - Intérieur de l'habitat | |
Contenu de la livraison | - 10 Jauges G1 + - 1 stylo - 1 Notice - Boite carton |

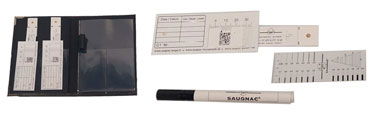

| Type de jauge | Jauge G1 + Fissuromètre | |
| Quantité | 1 Kit | |
| Caractéristiques | - Contient 3 jauges G1 pour suivi des fissures + 1 fissuromètre pour mesurer les déplacements plus importants | |
| Idéal pour | - Suivi des fissures complexes - Idéal pour les experts et les inspections détaillés | |
Contenu de la livraison | - 1 Fissuromètre - 3 Jauges G1 - 1 Notice de pose - 1 marqueur |

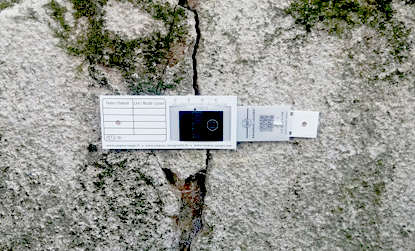

| Type de jauge | Jauge standard fissure | |
| Quantité | Boite de 10 unités | |
| Caractéristiques | - Très utilisé pour les fissures courantes - Facilité de lecture et d'interprétation | |
Idéal pour | - Utilisation régulière et simple pour des fissures modérées | |
Contenu de la livraison | - 10 Jauges G1 - 1 stylo - 1 Notice - Boite carton |

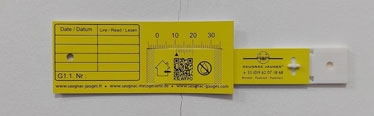

| Type de jauge | Jauge pour fissures légères | |
| Quantité | Boite de 10 unités | |
| Caractéristiques | - Version améliorée du modèle G1, légèrement pls précise - Convient pour un suivi quotidien | |
| Idéal pour | - Idéale pour un suivi léger des fissures sur des bâtiments anciens ou de faible déformation | |
Contenu de la livraison | - 10 Jauges G1 - 1 stylo - 1 Notice - Boite carton |

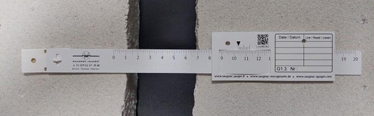

| Type de jauge | Jauge pour fissures larges | |
| Quantité | Boîte de 5 unités | |
| Caractéristiques | - Adaptée aux fissures de grande ouverture - Lecture simple et précise - Installation rapide - Adaptée au suivi longue durée | |
| Idéal pour | - Fissures importantes ou évolutives - Suivis des ouvrages dégradés - Surveillance en intérieur comme en extérieur | |
| Contenu de la livraison | - 5 jauges G1.3 - 1 stylo pour lecture des mesures - Notice d’utilisation - Fixations : auto-adhésifs double face et chevilles à frapper |

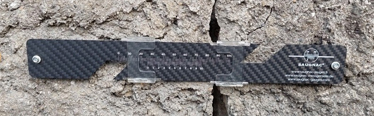

| Type de jauge | Jauge fissures 1 axe haute précision | |
| Quantité | 1 unité | |
| Caractéristiques | - Ultra précise (résolution 0,02 mm) pour un suivi fin des mouvements - Lecture fiable et simple grâce au vernier avec loupe - Matériau premium en carbone inoxydable pour une grande durabilité - Suivi intelligent avec QR code et application Saugnac.app | |
| Idéal pour | - Fissures nécessitant une mesure très fine et régulière - Surveillance de structures sensibles ou évolutives - Suivi technique en intérieur et extérieur - Contrôle longue durée avec traçabilité digitale | |
| Contenu de la livraison | - 1 jauge G1.5 carbone inoxydable - 1 loupe de lecture - Tap-vis de fixation mécanique - Notice + accès suivi via QR code Saugnac.app |
| Type de jauge | Jauge fissures 1 axe mini-maxi | |
| Quantité | 1 unité | |
| Caractéristiques | - Suivi mini-maxi simple et visuel - Mesure sans électronique, fiable - Utilisable sur fissures droites et angles - Installation flexible (adhésif ou mécanique) | |
| Idéal pour | - Suivi d’écartement de fissures ou joints - Contrôle de fissures en angle ou complexes - Surveillance simple sans instrumentation - Suivi intérieur et extérieur | |
| Contenu de la livraison | - 1 jauge G2 avec capot de protection ventilé - 1 platine + tirette - Adhésifs pour collage sur support lisse - Chevilles à frapper pour fixation mécanique - Plomb de sécurité pour capot |
| Type de jauge | Fissuromètre connecté 1 axe | |
| Quantité | 1 unité | |
| Caractéristiques | - Suivi à distance en temps réel sans déplacement - Mesure ultra précise (0,01 mm) multi-capteurs - Alertes automatiques et suivi via application - Installation simple et solution autonome | |
| Idéal pour | - Surveillance de fissures à distance - Suivi continu sans intervention terrain - Contrôle de sites difficiles d’accès - Monitoring longue durée connecté | |
| Contenu de la livraison | - 1 jauge R1 connectée (pile incluse) - Visserie complète de fixation - Articulation pour pose en angle - 1 an d’abonnement inclus - Notice d’utilisation |
| Type de jauge | Fissuromètre numérique 1 ou 2 axes | |
| Quantité | 1 unité | |
| Caractéristiques | - Lecture numérique ultra précise (0,01 mm) - Suivi sur 1 ou 2 axes (écartement + cisaillement) - Installation rapide avec platines dédiées - Suivi digital via application Saugnac | |
| Idéal pour | - Suivi précis de fissures complexes - Analyse des mouvements structurels - Mesures sur surfaces inclinées ou en angle - Monitoring intérieur et extérieur | |
| Contenu de la livraison | - 1 jauge E1 - 5 paires de platines P1E1 (suivi de 5 fissures sur 1 axe) avec tap-vis - 1 étalon de réglage - Gabarit de pose - Notice d'utilisation - Malette de transport robuste |
Suivi d'une fissure sur 2 axes
| Type de jauge | Jauge haute capacité | |
| Quantité | Boite de 5 unités | |
| Caractéristiques | - Adaptée aux fissures et déformations plus large s - Supporte des écarts plus importants | |
| Idéal pour | - Bâtiments en chantier ou très affectés par des déformations importantes - Suivi de structures instables | |
Contenu de la livraison | - 5 Jauges G6 - 1 marqueur - 1 Notice - Malette |
| Type de jauge | Fissuromètre connecté 1 axe | |
| Quantité | 1 unité | |
| Caractéristiques | - Suivi à distance en temps réel sans déplacement - Mesure ultra précise (0,01 mm) multi-capteurs - Alertes automatiques et suivi via application - Installation simple et solution autonome | |
| Idéal pour | - Surveillance de fissures à distance - Suivi continu sans intervention terrain - Contrôle de sites difficiles d’accès - Monitoring longue durée connecté | |
| Contenu de la livraison | - 1 jauge R1 connectée (pile incluse) - Visserie complète de fixation - Articulation pour pose en angle - 1 an d’abonnement inclus - Notice d’utilisation |
| Type de jauge | Fissuromètre numérique 1 ou 2 axes | |
| Quantité | 1 unité | |
| Caractéristiques | - Lecture numérique ultra précise (0,01 mm) - Suivi sur 1 ou 2 axes (écartement + cisaillement) - Installation rapide avec platines dédiées - Suivi digital via application Saugnac | |
| Idéal pour | - Suivi précis de fissures complexes - Analyse des mouvements structurels - Mesures sur surfaces inclinées ou en angle - Monitoring intérieur et extérieur | |
| Contenu de la livraison | - 1 jauge E1 - 5 paires de platines P1E1 (suivi de 5 fissures sur 1 axe) avec tap-vis - 1 étalon de réglage - Gabarit de pose - Notice d'utilisation - Malette de transport robuste |
Suivi d'un désaffleurement et d'une inclinaison
| Type de jauge | Jauge pour fissures légères | |
| Quantité | Vendu à l'unité | |
| Caractéristiques | - Version avancée avec vernier au 1/10e de mm pour une précision optimale - Convient pour un suivi précis des désaffleurements verticaux et horizontaux | |
| Idéal pour | - Surveillance des fissures, affaissements et glissements dans les structures - Utilisation sur bâtiments, dalles, plafonds et piliers | |
Contenu de la livraison | - 1 Jauge G3 - 1 Notice - Boîte carton |

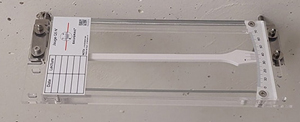

| Type de jauge | Inclinomètre de suivi d'inclinaison et basculement | |
| Quantité | 1 unité | |
| Caractéristiques | - Mesure précise des variations d’inclinaison - Lecture simple et stable au vernier - Conception robuste pour chantier et extérieur - Aiguille sur roulement à billes étanche - Installation sur différents supports - Suivi digital via QR code Saugnac - Utilisation durable en conditions difficiles - Outil réutilisable et fiable | |
| Idéal pour | - Suivi de basculement de structures - Contrôle de murs et balcons - Surveillance de porte-à-faux - Suivi d’évolution dans le temps | |
| Contenu de la livraison | - 1 jauge G5 en mallette - 1 niveau à bulle - Visserie de fixation - Notice d’utilisation - QR code Saugnac.app |
| Type de jauge | Fissuromètre connecté 1 axe | |
| Quantité | 1 unité | |
| Caractéristiques | - Suivi à distance en temps réel sans déplacement - Mesure ultra précise (0,01 mm) multi-capteurs - Alertes automatiques et suivi via application - Installation simple et solution autonome | |
| Idéal pour | - Surveillance de fissures à distance - Suivi continu sans intervention terrain - Contrôle de sites difficiles d’accès - Monitoring longue durée connecté | |
| Contenu de la livraison | - 1 jauge R1 connectée (pile incluse) - Visserie complète de fixation - Articulation pour pose en angle - 1 an d’abonnement inclus - Notice d’utilisation |
Mesurer la largeur
| Type de jauge | Jauge triangulaire manuelle | |
| Quantité | 1 unité | |
| Caractéristiques | - Lecture rapide et précise (résolution 0,1 mm) - Acier inoxydable durable et résistant - Mesure fissures droites et en angle - Format compact idéal terrain | |
| Idéal pour | - Mesure rapide de fissures - Contrôle de jeux et espacements - Fissures en angle ou accès difficile - Usage chantier, expertise et maintenance | |
| Contenu de la livraison | - 1 jauge triangulaire inox - 1 étui de protection |
Découvrez aussi comment choisir une caméra thermique ou notre guide pour choisir une canne de mesure télescopique camion.
