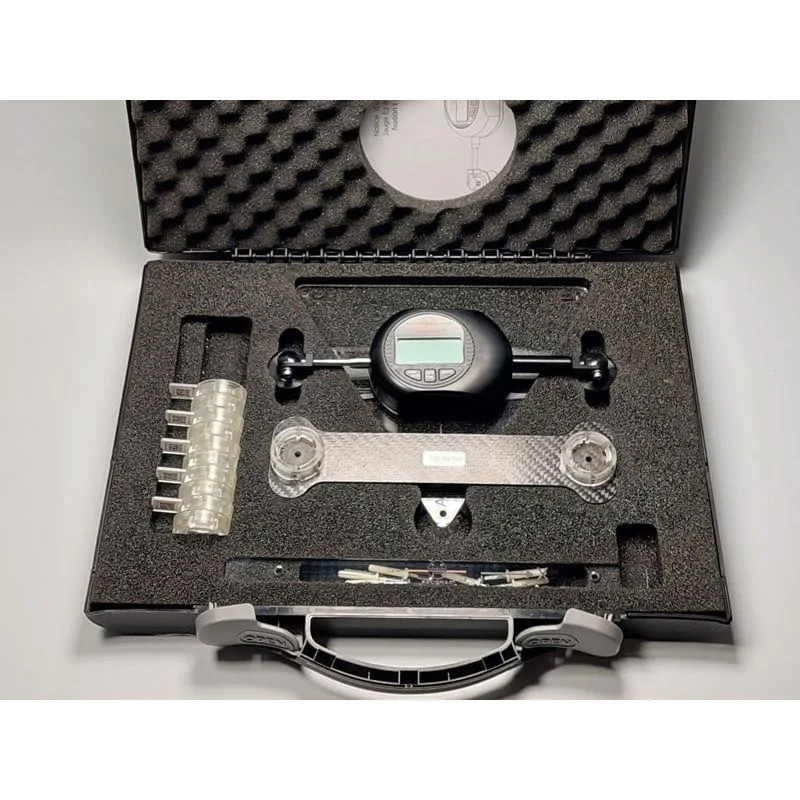

Jauge E1 - Fissuromètre numérique Saugnac avec supports et valise

La jauge E1 est un fissuromètre électronique à lecture numérique destiné au suivi dimensionnel des ouvertures de fissures sur 1 axe (écartement) ou 2 axes (écartement + cisaillement). Elle mesure l'évolution des déplacements relatifs entre deux platines scellées de part et d'autre d'une fissure.

Résolution 0,01 mm, répétabilité ±0,01 mm, amplitude de mesure d'environ 25 mm. La répétabilité repose sur un système de pions en aluminium à anodisation dure positionnés dans les platines en PA12, garantissant un repositionnement identique à chaque lecture.

Le suivi 1 axe (platines P1E1, 2 plots par point) mesure l'écartement normal à la fissure. Le suivi 2 axes (platines P2E1, 3 plots par point) mesure simultanément l'écartement (axe X) et le cisaillement (axe Y), c'est-à-dire le déplacement tangentiel des lèvres de la fissure. Le 2 axes est recommandé pour les fissures complexes, en angle ou susceptibles de glisser.

Deux modes de fixation : tap-vis Ø4 mm fournis (perçage + chevillage) ou collage époxy pour les supports non perçables. Le système de fixation breveté accepte des désaffleurs jusqu'à 35 mm entre les deux platines, ce qui permet le suivi de fissures présentant un décalage de niveau entre les lèvres.

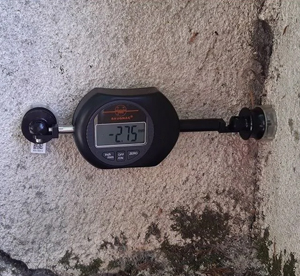

Les platines sont en PA12 (polyamide 12), matériau résistant aux UV, à la pluie et aux embruns. La jauge elle-même n'est pas laissée en place : on pose uniquement les platines en permanence et l'on vient y clipser la jauge pour chaque relevé. Les platines restent donc exposées ; la jauge est conservée à l'abri.

Application gratuite sur PC et smartphone. Fonctions : enregistrement des mesures, association à chaque platine via QR code, gestion multi-jauges et multi-sites avec géolocalisation, calcul des variations X/Y, configuration de seuils d'alerte, collaboration multi-utilisateurs, export Excel, génération automatique de graphiques et rapports, mode hors-ligne.

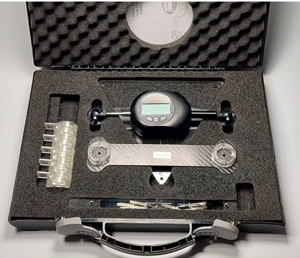

1 jauge E1, 5 paires de platines P1E1 (suivi 1 axe de 5 fissures) avec tap-vis Ø4 mm, 1 étalon de réglage, 1 gabarit de pose, 1 notice d'utilisation, 1 mallette de transport. Les platines P2E1 (suivi 2 axes) sont en option.

L'amplitude de mesure est d'environ 25 mm. Au-delà, la jauge sort de sa plage de mesure : il faut alors repositionner les platines (nouveau zéro) ou basculer sur un modèle à plus grande course comme la jauge G1.3 conçue pour les larges fissures (nous consulter).
