REF : 450227

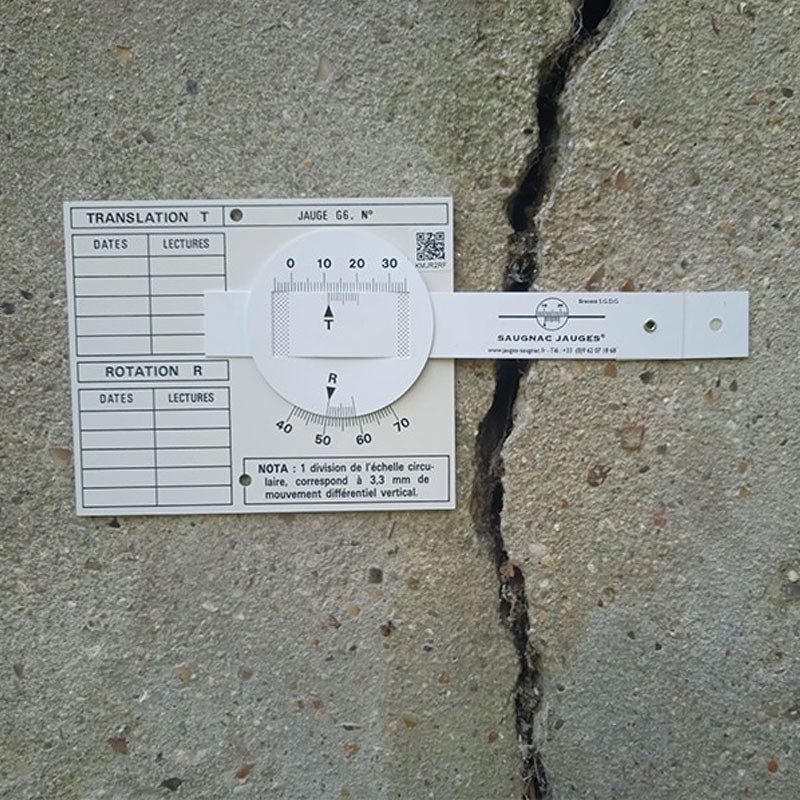

Jauge G6 - Fissuromètre bi-axial pour le suivi des fissures Saugnac
Suivi précis des fissures sur 2 axes avec la lecture facile et enregistrement des mesures via l'application Saugnac
139,00 €
HT
soit
166,80 €
TTC
Description du produit

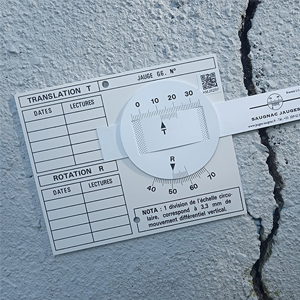

Jauge G6 Saugnac
Type de suivi :
- Fissure sur 2 axes (écartement et cisaillement)
La jauge G6 est conçue pour mesurer l'évolution des fissures ou des déformations présentant un déplacement sur deux axes : un écartement (translation) et un cisaillement (rotation) dans un même plan.
Elle convient particulièrement pour le suivi des pathologies structurelles complexes, comme les affaissements différentiels, les désalignements ou les fissures irrégulières ("queue de billard").
Grâce à ses deux verniers de lecture, la G6 permet d'obtenir une résolution de 0.1 mm en horizontal (x) et 0.33 mm en vertical (y), assurant un suivi précis des mouvements.
Chaque jauge est équipée d'un QR code unique pour un suivi numérique complet via l'application Saugnac.app.
Caractéristiques du produit :
- Mesure bi-axe complète : suivi simultané de l’écartement et du cisaillement.
- Précision de lecture : 0,1 mm en translation et 0,33 mm en rotation.
- Fixation polyvalente : adhésifs double face pour pose rapide ou fixation mécanique par vis Ø4 mm.
- Utilisation intérieure et extérieure, résistante aux UV et intempéries.
- Suivi numérique intégré : calcul automatique des valeurs X et Y dans l’application Saugnac.
- Fabrication française et livrée prête à l’emploi.
| Résolution | 0,1 mm en translation et en rotation, soit 0,1 mm en horizontal (X) et 0,33 mm en vertical (Y) | |
| Type de suivi | Suivi évolution sur 2 axes | |
| Type de fissure | Fissure sur 1 plan qui se déplace sur 2 axes, généralement de largeur irrégulière | |
| Utilisation | Intérieur / Extérieur : résiste aux intempéries et aux UV | |
| Fixation | Collage avec les adhésifs fournis ou fixation mécanique par chevilles à frapper (vendues séparément) | |
| Conditions de pose avec auto-adhésif | Température de pose : entre -10°C et 35°C. Collage efficace de -40°C à +80°C | |
| Dimensions | 200 mm x 95 mm x 3 mm | |
| Plage de mesure | environ 20 mm (variation possible entre la mesure maximum et minimum) | |
| Poids | 20 g | |
| Matière | PVC choc calandré avec stabilisant UV | |
| Coefficient de dilatation linéaire | 7.10-5 m/m/°C |

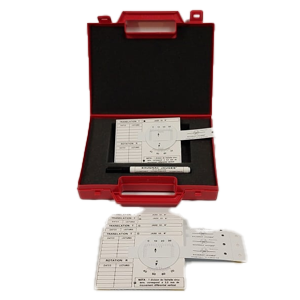

Livré avec :
- 5 jauges G6 dans une mallette rigide
- 1 marqueur de repérage
- 1 notice détaillée
- Adhésifs double face pour la pose
- Possibilité double face mécanique avec trous pré-percés (chevilles et vis vendues séparément)
Application Saugnac :
Gratuite et intuitive, l'application Saugnac.app accompagne la jauge G6 pour un suivi digital complet sur deux axes.
Depuis un PC ou un smartphone, elle permet de collecter, analyser et partager les mesures en X et Y en toute simplicité.
Fonctionnalités principales :
- Identification automatique via le QR code unique de chaque jauge
- Calcul instantané des variations selon les axes X et Y à partir des lectures T et R
- Suivi des mesures dans un espace sécurisé avec export Excel
- Prise en compte automatique de la dilatation thermique
- Classement par site avec géolocalisation et affichage sur carte
- Alertes personnalisées en cas de dépassement de seuil
- Graphiques automatiques pour visualiser l’évolution des fissures
- Partage des données avec vos collaborateurs, sans compte requis
- Mode hors ligne pour les interventions sur le terrain
Une solution complète et performante pour un suivi précis, collaboratif et sécurisé des fissures sur deux axes.
